额定[A]

过载[A]

kW(DC750V)

DC-SCB-750-0070

70

84

50

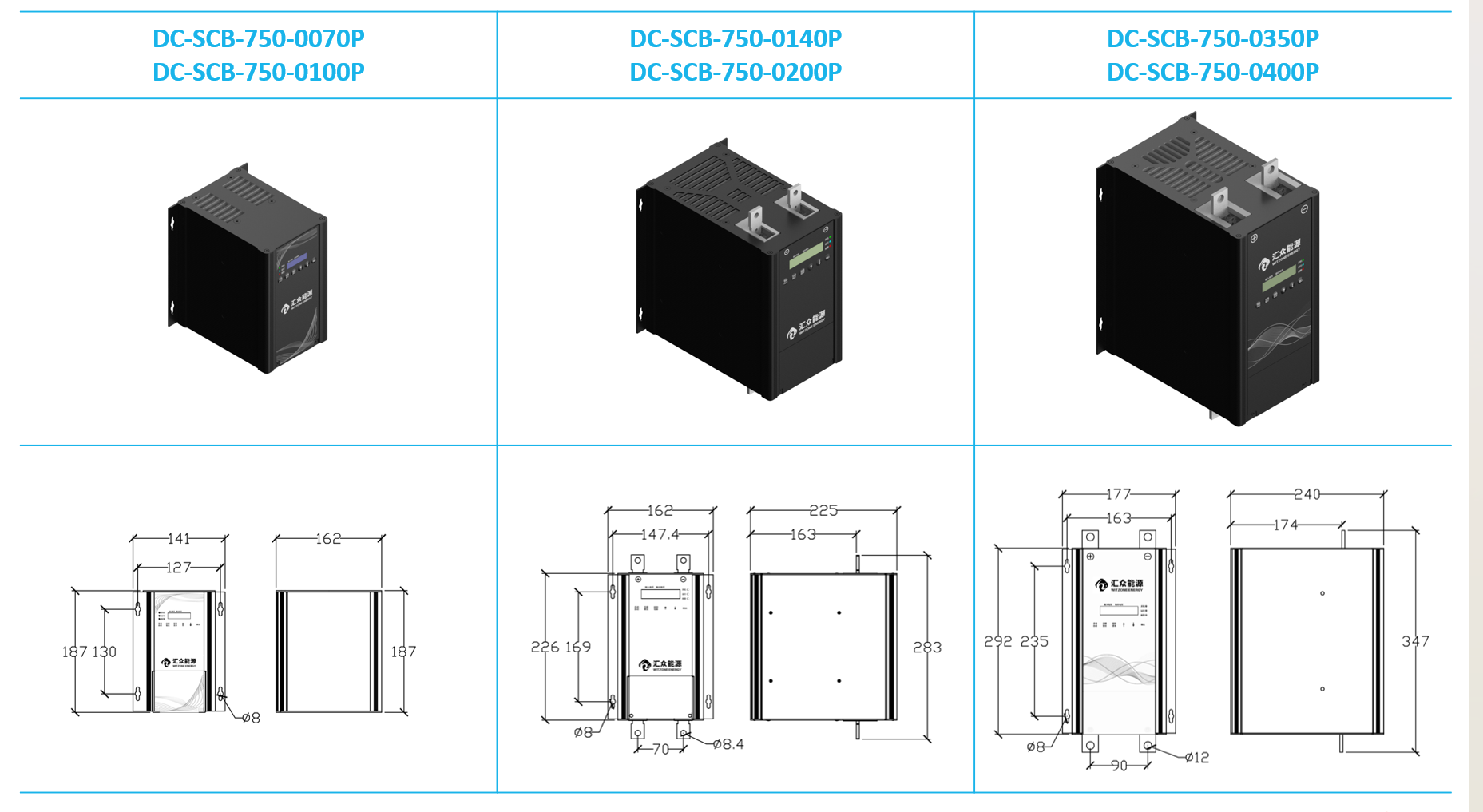

187*141*162

DC-SCB-750-0100

100

120

75

187*141*162

DC-SCB-750-0140

140

168

105

226*162*225

DC-SCB-750-0200

200

240

150

226*162*225

DC-SCB-750-0350

350

420

260

292*177*240

DC-SCB-750-0400

400

480

300

292*177*240

输出电压Uout

Uin

效    率

99.7%

保护特性

短路瞬时电流保护

250%-400%额定电流

短路瞬时电流保护时间

＜5μs

短路短延时电流保护

110%额定电流（110%-230%可调）

短路短延时电流保护时间

＜50μs

过载长延时电流保护

110%额定电流（105%-120%可调）

过载长延时电流保护时间

10s（1-60s可调）

欠压保护

280VDC

过压保护

900VDC±5%

过温保护

85℃告警   ，90℃跳闸

故障记录

32组

控制连接

数字输入

5*可编程DI，PNP（70A,100A规格：3*可编程DI，PNP）

继电器输出

3*可编程（70A,100A规格：2*可编程）

通      讯

内置RS485 ，modbus RTU

控制方式

通讯， IO端子 ，本地面板

环境条件

防护等级

IP20

湿    度

5-95% ，无冷凝

海    拔

海拔＜1000m 无降容 ；  海拔＞1000m需降容（1.5%/100 m）

工作温度

-20℃—40℃不降容
